十三、轴测图

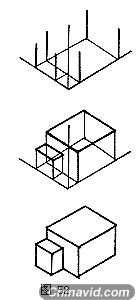

在作图时，将平面图在水平线上，扭转到一定的角度后，把平面图上的各点按同一比例尺寸，向上作设计高度的垂线，然后连接垂直线上端各点，即可求出轴测图。如图：
作法：
1.
选择OX、OY、OZ轴的角度。
2.
把平面图AB、CD分别与轴OX、OY重叠，在OX轴上分别量出OA、AB的长度，OY轴上分别量出OC、CD的长度，自A、B点作平行OY的水平线，自C、D点作平行OX轴的水平线，求出平面图。
3.
自平面上各点作垂线，量出EF、EG的高度。
4.
按立面图的高度，完成各点的高度，求得轴测图（图51、52）。
十四、透视图绘制时的应注意点
1．建筑透视图：
1.
透视图上主要建筑物所占面积通常约为纸面的三分之一。建筑物的设置，其地面的面积应小于天空的空间，这样才有稳重感。
2.
建筑物左右应留空间，增添配景充实画面。
3.
透视图上天空面积若太大，空白显得太多时，可以绘出较近的树叶填补。
4.
透视图中的前景、建筑物、背景三部分，要用不同明度对比区分，才可使前后有深度感，突出建筑物。
5.
建筑物本身线条应详细刻画，其它可简单绘之。
6.
透视画上可绘出远近不同的树，来增加画面深度及大小比例感。
7.
透视画的配景：人、物、树木、汽车，可以使画面由呆板转为活泼生动，有深度感，并能清楚识别建筑物的大小比例（图53、54）。

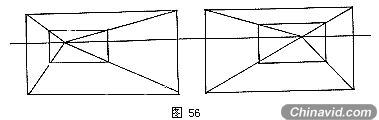

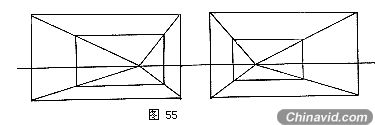

2．室内透视图：
-
画透视图时，要考虑室内布局的主次，重点表现对象，墙面、顶棚、家具，哪些需着重表现，这就需要不同的视高、视距、视角来调整。
-
室内空间布局处理要得当，避免有的角度拥挤，有的角度空，可用绿化、小品适当调整补充画面。
-
画面的气氛，也可用绿化、陈设、人物等穿插绘画，但要注意比例关系。
-
画面应有虚实感，突出主要部分，强调主要部分的色彩、线条（图55、56）。
