1.
在H．L．上设V1-V2，二等分处设X。
2.
以X为圆心画通过V1、V2的圆弧。
3.
V1-V2间任设Vc点，画垂线和前圆弧交点为A。
4.
取Vc-A间的任意点B，由V1、 V2通过B延长的透视线和前圆弧交Y、Z点。
5.
V1和 Z，V2和 Y连结线的延长在Vc-A的垂直线上相交，为第三消失点V3。
6.
V1-V3，V2-V3视为H．L．，反复作图可得C、D点。
7.
由A的透视线及C、D至各消失点的透视线得E、F、G完成透视（图39）。
作法三：
十二、室内透视
1．一点透视求法。
1.
先按室内的实际比例尺寸确定ABCD。
2.
确定视高H．L．，一般设在1.5m-1.7m之间。
3.
灭点 VP及 M点（量点）根据画面的构图任意定。
4.
从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5.
利用VP连接墙壁天井的尺寸分割线。
6.
根据平行法的原理求出透视方格，在此基础上求出室内透视。
图例：根据室内的平面、剖面，求室内透视。
作法：
1.
先按室内的比例尺寸，求出室内透视格。
2.
在透视方格的基础上，画出平面布置透视图。
3.

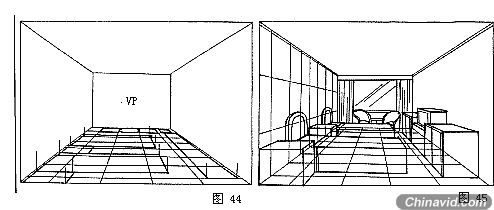

在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。
|
