3.1.4 FFD修改器

3D MAX Studio4.0中FFD修改器是对物体进行空间变形修改的一种修改器。分为FFD2×2×2，FFD3×3×3，FFD4×4×4，FFD（Box），FFD（Cy1）几种。下面将以FFD3×3×3的使用方法为例，通过FFD修改器的调整构建一个沙发垫的造型。

1）在工具栏中选择Objects标签项，点击Chamfer Box建立一个导角立方体造型。并参照如图3-19所示设定参数。

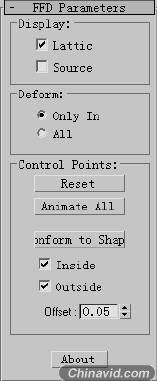

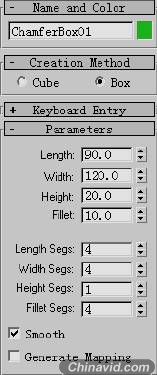

图3-19 导角立方体参数卷展栏　　　　图3-20 FFD修改器卷展栏

2）进入Modify（修改）命令面板，在修改器清单中选择FFD3×3×3修改器，如图3-20所示为FFD修改器卷展栏。

注意：在使用FFD修改器时。我们要使被修改物的造型发生变形必须要对FFD的子物体Control Points控制点进行调整。我们可以使用移动，旋转，缩放工具直接对这些控制点进行调整。

3）点击堆栈中FFD左边的+号，并在出现的子目录中选择Control Points，如图3-21所示，然后使用选择并移动工具拖动控制点，结果如图3-22所示。

图3-21 选择Control Points

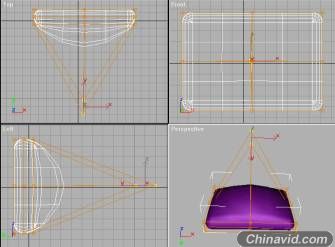

图3-22 调整控制点后物体造型

3.1.5 编辑网格修改器

Edit Mesh（编辑网格修改器），与上面介绍过的几种修改器有所区别，它主要是针对物体的子一级点线面进行编辑。

1）任意选择一个实体造型。

2）进入Modify（修改）命令面板，在修改器清单中选择Edit Mesh修改器。

在Edit Mesh修改器中，选择不同的修改对象会出现不同的卷展栏。这个修改器中包括Vertex（点），Edge（线），Face（面）、Polygon（图形）、Element（元素）几种修改对象，如图3-23所示。

图3-23 子物体图标

Vertex点。

Edge线。

Face面。

Polygon图形。

Element元素。

我们通过对这些编辑对象的切换来锁定编辑对象。根据不同需要对这些对象进行不同的编辑。可以直接使用移动、旋转、缩放、对齐等工具对这些子物体进行操作，并且可以为它们添加其它修改器。

3.1.6 挤压修改器

Extrude（挤压修改器）主要针对二维图形进行操作。通过挤压生成实体模型，使二维的图形成为有一定厚度的物体，在创建物体前首先绘制出对象的二维截面，然后挤出厚度。我们将用Extrude修改器制作一个镂空的牌匾。

1）在工具栏中选择Shapes标签项，单击Ellipse按钮，在Front视图中建立一个椭圆图形。

2）在Shapes标签项中，单击Text按钮在Front视图中“FL”文字图形并如图3-24所示放置文字图形。

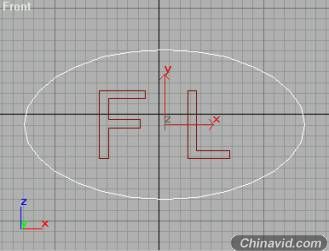

图3-24 绘制好的二维牌匾图形

注意：在进行挤压修饰前我们先要将这两个二维图形结合为一个图形。结合后挤压出的造型才是文字部分被镂空的一个实体造型。

3）选择任意一个图形。

4）进入Modify（修改）命令面板，单击Edit Spline编辑图形修改器按钮。在弹出的卷展栏（如图3-25所示）中Geometry选项中单击Attach结合按钮，再将鼠标移至视窗中点取需要结合的图形，现在两个图形已结合为一个图形。

图3-25 Geometry选项

5）再为这个图形添加Extrude修改器。通过对卷展栏中参数的设定来完成最后的挤压操作，如图3-26所示Extrude卷展栏。

图3-26 挤压卷展栏

参数说明：Amount数量　　Segments段数　　Capping顶盖

挤压生成镂空牌匾效果如图3-27所示。

图3-27 镂空牌匾
