3.1.2 锥化修改器

Taper（锥化修改器），对物体轮廓造型进行锥化修改。我们可以在创建的基础造型上加入Taper修改器，使物体产生新的造型。

·在Create（创建）命令面板Geometry项目栏Standard Primitives选项中点击Cylinder按钮。创建一个圆柱体，参数设定如图3-8所示。

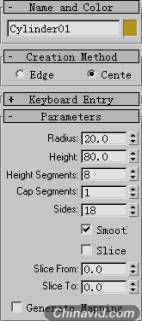

图3-8 圆柱体参数卷展栏

·进入Modify（修改）命令面板，选择Taper修改器弹出卷展栏如图3-9所示。

图3-9 锥化卷展栏

参数说明：Amount数量 Curve曲线 Primary基本的 Effect效果 Symmetry对称

· Amount=1，Curve=0，柱体变化如图3-10所示。

图3-10 锥化数为1，曲线值为0

· Amount=1，Curve=-3时，柱体锥化效果如图3-11所示。

图3-11 锥化数为1，曲线值为-3

· Amount=1，Curve=3时，柱体锥化效果如图3-12所示。

图3-12 锥化数为1、曲线值为3

· Amount=1，Curve=3，击活Limit Effect选项，设定Upper Limit=60、Lower Limit=10，柱体锥化效果如图3-13所示。

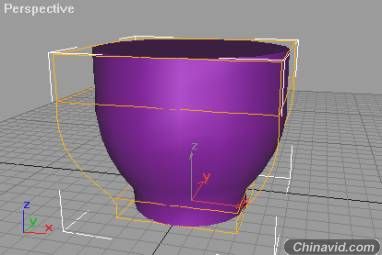

图3-13 锥化数为1、曲线值为3并设置了上下限

3.1.3 扭曲修改器

Twist（扭曲修改器），利用这一修改器可以使物体沿任意轴位进行扭曲变形。

下面我们要对一个立方体进行扭曲：

1）在Create（创建）命令面板Geometry栏Stand Primitives选项中选择Box，并参照如图3-14所示设定参数。

图3-14 立方体参数卷展栏

2）进入Modify（修改）命令面板，选择Twist，在如图3-15所示对话框中设定扭曲参数。

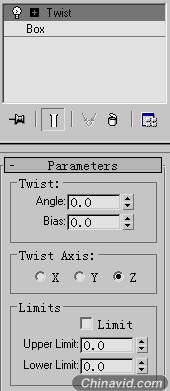

图3-15 扭曲卷展栏

参数说明：Angle角度　　Bias偏向　　Twist Axis扭曲轴

· Angle=120时，立方体扭曲变化如图3-16所示。

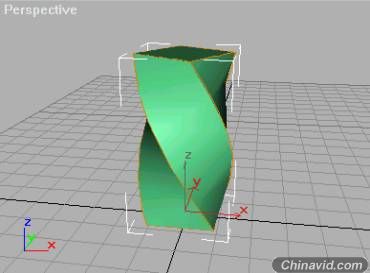

图3-16 角度120

· Angle=120、Bias=80立方体扭曲效果如图3-17所示。

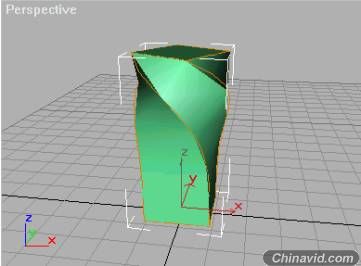

图3-17 角度120、偏向80

· Angle=120、Bias=0；击活Limit Effect设定UpperLimit=90、Lower Limit=20，立方体扭曲效果如图3-18所示。

图3-18 角度120、偏向0并打开上下限
