Loft Object（放样）是将一个二维形体对象作为沿某个路径的剖面，而形成复杂的三维对象。同一路径上可在不同的段给予不同的形体。我们可以利用放样来实现很多复杂模型的构建。

2.4.1 创建放样路径与截面

在制作放样物体前，首先要创建放样物体的二维路径与截面图形。

1）在Create命令面板中选择Shapes项目栏。在该项目的面板中单击Star（星）按钮，并且在Front视窗中创建星状截面。

2）单击Line（线）按钮在Top视窗中创建一条曲线，做为放样路径。

放样物体的二维截面与路径图形，如图2-38所示。

图2-38截面与路径

通过以上步骤所创建的截面与路径都是二维的图形，我们将利用这些二维图形生成三维的实体模型。

2.4.2 制作放样物体

Loft（放样）可以通过Get Path（获取路径）、Get Shape（获取图形）两种方法创建三维实体造型。

可以选择物体的截面图形后获取路径放样物体，也可通过选择路径后获取图形的方法放样物体。

1）选择路径图形。

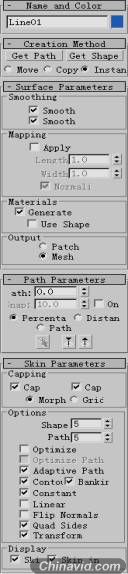

2）在Create命令面板的Geometry中单击Compound Objects复合物体选项上的Loft（放样）按钮。这时命令面板上出现放样参数卷展栏，如图2-39所示。

图2-39放样参数卷展栏

3）单击按钮，并将鼠标移至视窗中点取星状截面。完成放样操作，获得三维造型如图2-40所示。

图2-40放样物体

2.4.3 增加放样截面

我们在制作一些如台布、床罩、窗帘等的模型时，可以利用一条放样路径，增加多个不同的截面，这样可以减少模型制作的复杂程度，节省时间。下面我们将练习制作一个圆形台布，用两条手绘的曲线创建放样造型。

1）在Create（创建）命令面板中Shapes项目栏中，单击Circle（圆）建立一个圆形做为布的上截面。

2）在Create（创建）命令面板中Shapes项目栏中，单击Star（星）建立一个Points=2的星形。并在修改集中将这一造型的顶点进行光滑处理。最终将它做为台布的下截面，如图2-41所示。

图2-41下截面造型

注意：以上两截面在Top视图中进行创建。

3）在Front视图中绘制放样所需的直线路径。　　
4）选择直线路径，单击Loft按钮，在弹出的卷展栏中单击按钮获取顶面截面。　　
5）将Path Parameters卷展栏中的Path的参数设定为100。　　
6）将鼠标移至视窗中再次获取底面图形。

通过两次获取截面，放样得到的台布造型如图2-42所示。

图2-42台布造型

注意：我们可以通过在Path选项中输入不同的数值，在路径的不同位置多次获取不同的截面图形，完成复杂物体的放样工作。Path中的数值，是一个百分比数值，0是路径起点位置，100是路径结束位置，50则是路径50%的位置。
