3DS MAX教程：创建扩展图元(图)

3D Studio MAX 4.0有13种扩展图元，它与基本图元的创建方式一样，只是参数相对复杂，运用这些新增了扩展图元可以使建模工作更加快捷简便，在旧版本中要花更多时间创建的对象，现在则一挥而就。

在

Create（创建）命令面板中，Geometry（几何体目录）项下的下拉菜单中选择Extended Primitives扩展图元选项，这时几何体的建立面板上会出现如图2-21所示的项目。

图2-21扩展图元建立面板

2.2.1 创建倒角立方体

倒角立方体，在建模中是必不可少的造型，有了这一扩展图元我们可以更方便地完成一些需要倒角的造型，如沙发、椅垫等。在Extended Primitives建立面板中，单击Chamfer Box按钮。

1）在视图中建立倒角立方体。
　　2）在Parameters卷展栏中对其参数如图2-22所示进行调整，视图中的倒角立方体会发生相应的变化。

图2-22倒角立方体参数卷展栏

参数说明：Length长度 Width宽度 Height高度 Fillet圆角度
　　Length Segs长度分段 Fillet圆角度分段 Width Segs宽度分段 Height Segs高度分段

2.2.2 创建导角柱体

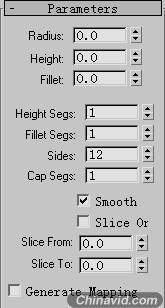

1）在Extended Primitives建立面板中，单击Chamfer CYI（导角柱体）按钮，在控制面板上出现Chamfer CYI的参数卷展栏，如图2-23所示。

图2-23导角柱体参数栏

参数说明：Radius半径 Height高 Fillet圆角
　　Height Segs高度分段 Fillet圆角分段 Sides边数 Cap Segs顶面段数

2）拖动鼠标在视图中建立导角柱体就可以了。
