巧用3DS MAX画建筑效果图(图)

本文主要是通过对一座楼房建筑效果图的设计，介绍用3DS MAX完成从基本建模到三维造型、材质编辑、场景设计及渲染输出的整个过程。

基本建模是设计一个对象最基本也是最重要的阶段，关于建模，3DS MAX的很多书籍都是教给读者怎么去调用光盘上已经设计好的模型框架，这样一来，不能充分发挥使用者的创造力。下面，我们通过对一座住宅楼的设计，来说明对建筑物的基本建模过程。步骤如下：

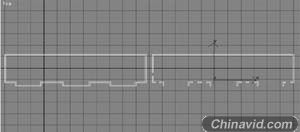

打开3DS MAX 4.0，场景复位：“File→Reset”，将Top视图最大化，用视图控制工具Zoom适当缩小Top视图的栅格，打开三维捕捉“3DsnapToggle”，根据该住宅楼的平面图，使用“Create→Shapes→Line”命令，画出图1所示的封闭轮廓线。

图1

选择该轮廓线，访问命令面板，依次单击“Modify→Edit Spline→Sub-Object→Spline”按钮，点击视图中的线使其以红色显示，使用手型鼠标将命令面板下的浮动框上移以使Outline命令在当前屏幕上显示，单击该按钮，在其后的参数区输入8，这样就得到具有一定厚度的墙体的平面图。下移浮动框，关闭“Sub-Object”按钮，使用Shift键加移动命令复制出一份新的墙体平面。

在第2步中复制出一份墙体的目的是对其进行样条线的编辑，以至于放样或拉伸为三维实体后，使其充当窗户和阳台等掏空的墙体层，而某一层楼在设计的时候被分成了三个部分：天花板、楼层的空间部分、地板（三层），天花板和地板都是实体(在本例中从外部看是实体效果，内部实际仍然是空的)，这里主要说明中间空间部分（阳台、窗户部分）的二维建模，而重点集中在怎样将中间的墙体掏空，从而显示窗户和阳台的效果。

在Top视图中选择任一墙体平面，使用“Modify→Edit Spline→Sub-Object→Vertex”使用，再使用Refine或Insert命令，在两头凹陷段的中间和一头的侧面内外轮廓线上插入四个节点，在中间每一个凹陷位置的内外轮廓线上插入八个节点，作为两扇窗，两节点距离为窗户的宽度。选择“Sub-Object→Segment”，以下的操作是针对两节点间的线段，选择所有要作为窗户和阳台（凸出部分）的内外轮廓线段（呈红色），将其全部删除。这时我们就得到了一层中间部分的二维平面造型，如果此时做三维的拉伸，我们会发现得到一个不能正确显示的三维对象。

在Top视图中选择该墙体平面，“Modify→Edit Spline→Sub-Object→Vertex”，上移命令面板，打开Connet命令，选择每一开口处的节点，往其下的节点上拖动，最后得到如图2右边所示的完整的封闭图形。

图2

关闭Sub-Object按钮，访问Modify命令按钮，施加Extrude调整器，参数Amount：77，对复制出的另一平面图也施加Extrude调整器，Amount：30，使用对齐Align工具，使两个实体在X，Y，Z上严格对齐。在Front视图中限制Y轴再复制出一份作为地板或天花板，调整三者之间的上下位置关系，这样就得到某一层楼的完整造型。在Front视图中，选择所有对象，以楼层为单位进行复制（选Copy），最后得到整个楼的造型。

在各窗户和阳台处建立一长宽高合适的box作为玻璃，加上窗架，另外，在Top视图中画一比房顶平面稍大一些的轮廓线，使用Bevel调整器，分别设定其Height和Outline值为：Level1：19.0，2.2，Level2：2.0，13.0，Level3：6.0，3.2，在Front视图调整其位置，作为具有两层斜切效果的房顶，然后作好材质、灯光、摄像机及配景的设计，渲染输出，这样一幅初步的建筑效果图就呈现在我们面前了（如图3）。

图3
