3DS MAX教程：轨迹视图(图)

轨迹视图是用于观察一个场景和动画的数据驱动视图。使用轨迹视图可以精确地控制场景中的每一部分。在轨迹视图中使用动画编辑模式有Edit keys、Edit Ranges和Edit Time模式。

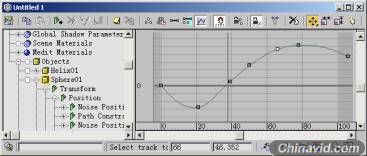

在用户界面的工具栏中单击按钮在弹出轨迹视图如图8-31所示。

图8-31 轨迹视图

Hierarchy List（层级清单），将场景中的所有项目显示在一个层级中。在层级中对物体名称进行选择即可选择场景中的对象。

Edit Window（编辑窗口），显示轨迹和功能曲线表示时间和参数值的变化。编辑窗口使用浅灰色背景表示激活的时间段。

Toolbar（工具栏），包括控制项目、轨迹和功能曲线的工具。

Status（状态栏），包含指示、关键时间、数值栏和导航控制的区域。

Time Ruler（时间标尺），测量在编辑窗口中的时间，在时间标尺上的标志反映时间配置对话框的设置。你在上下拖拽时间标尺使它和任何轨迹对齐。

场景层级清单中一种类型的项目用一种图标表示，可以使用这些图标快速识别项目代表的意义。

· World：（世界），这个项目将所有场景中的轨迹收为一个轨迹，以便更快速地进行全局操作。　　· Sound：（声音轨迹），可在动画中加入声音。　　· Global Tracks：（全局轨迹），分支包含存储控制器的清单，其中还可存储全局变量。　　· Environment：环境分支包括控制背景、场景环境效果等控制。包含：环境光、背景定义、雾和容积光、Video Post等项目。　　· Object：（对象），立方体表示场景中的对象与，对象的分支包括链接的子对象和对象的层级参数。　　· Container：容器蓝色的圆柱体表示包含其它项目的容器。　　· Modify：（修改器），修改器下面的分支包括修改器的次对象和参数。　　· Controller：（控制器），是轨迹视窗的动画来源，包含动画的参数值，并且是层级清单唯一能有轨迹并包含关键点的项目。

8.4.1 编辑关键点

在轨迹视窗的工具栏中编辑模式钮可选择一种编辑方式。

Edit key：（编辑关键点）将动画显示为一些关键点和范围条。只有控制器项目带有绿色三角图标的项目可以显示关键点。所有其它项目只显示范围条，表示它的下级控制器的关键点时间范围。

编辑关键点动画进行全局观察是非常有用的。因为它能显示所有轨迹动画的时间，在观察整个动画的各项目变化时，使用这种模式进行关键点和范围的编辑。

加入可见关键点：

在轨迹视图工具栏中，单击Add keys加入关键点，然后可在轨迹的选定时间点创一个关键点。

移动关键点：

在轨迹视窗工具栏中Move keys移动关键点和Slide keys滑动关键点按钮都可对关键点的位置进行调整，移动关键点所处的时间位置，来控制对象动作变换的突变时间段。

缩放关键点：

Scale keys按钮，是对选定的部分关键点进行缩放，来控制这些选定的关键点间与起始点的距离。

锁定关键点：

在工具栏中按下Lock Selection按钮后，当前所选择的关键点被锁定，当你在视窗中使用任何工具，调整时都是在对锁定的关键点进行调整。
